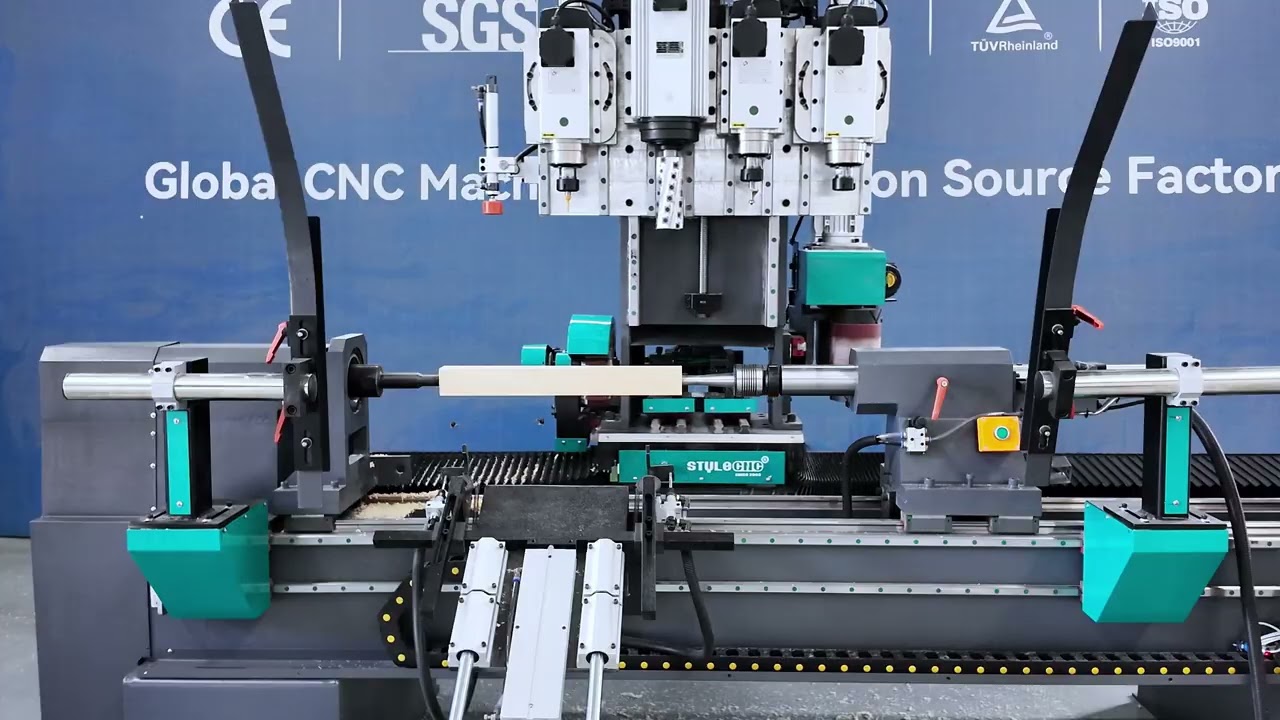

這個 STL1530-7T 是一款多功能七合一木工數控車床，是最新推出的高性價比、工業級、重型、全自動數控木工車床。 STYLECNC. 與同類機床相比，該機床專為多工序加工而設計，整體配置更高，7 種不同的車銑復合刀具，可完成車削、鉆孔、刨削、開槽、銑削、表面處理、倒角、平面雕刻等多種連續加工工序。 3D 雕刻，全部在一個夾緊裝置中進行。 STL1530-7T 已證明其能夠精確處理超過 95% 的樓梯扶手、桌椅腿以及各種家具部件的加工任務。從種類繁多的家具部件到精巧復雜的藝術造型，這款數控車床能夠根據 CAD 設計文件輕松處理產品的每一個細節，使其成為現代木工領域名副其實的一體化加工工具。

特點與優勢

堅固的床結構，穩定性極佳

床身采用灰鑄鐵制成，并采用重型雙排四軌加強型設計，具有卓越的承載能力。床身厚度可達 30mm，床身有效支撐機床與工件的w8，確保加工大型工件時具有更高的穩定性。

穩定的車床中心

主軸箱由灰鑄鐵制成，配有四軸承驅動主軸，確保平穩旋轉和強力加工。

鑄造尾座具有莫氏 5 錐度和標準行程氣缸，可快速夾緊木材。

一旦工件就位，就可以用尾座鎖定機構固定尾座，從而使尾座和主軸箱夾緊工件。

自動換刀

雙車刀站允許安裝和更換不同的刀具，以滿足多刀具加工需求，而無需停止機器更換刀具。

高速風冷刨削主軸

MTT綜合醫學訓練療法國際教學中心500W 風冷主軸專為刨床設計，轉速高達18000 rpm。另有長度15 cm的標準刨床可供選擇。

用于銑削、雕刻和鉆孔的變頻主軸

3 6000W 高速風冷變頻主軸可容納各種刀具，包括銑刀、雕刻刀和鉆頭。2個外主軸可手動旋轉，對工件進行斜面加工，例如雕刻斜面或臺階，或鉆側孔。

可調式高速木材砂光機

打磨單元由獨立無刷伺服電機驅動，轉速可在0至6000 rpm范圍內調節。砂輪、砂帶和滾筒均可選配。標配150目砂紙，另可選配80-300目砂紙。

高速車床伺服電機

A 4000W 高速伺服電機驅動整個車削過程。其最高轉速可達 6,000 rpm，可實現工件的高速旋轉和車削。此外，工件還可以通過分度裝置旋轉一定角度，從而實現銑削、雕刻和鉆孔等操作。

X、Y 和 Z 軸交流伺服電機

所有 3 個軸均采用 1500W 采用交流伺服電機，Z軸采用日本新寶行星減速機，系統最高運行速度可達60米/分鐘，速度調節范圍寬且平滑，扭矩輸出穩定，定位精度高。

精密傳動系統

傳動系統導軌組件采用臺灣上銀30系列導軌及法蘭滑塊，提供更大的接觸面，承受多向負載，提升穩定性，長期高負載使用不易變形。Z軸采用1.5模數高精度斜齒條傳動，速度快、嚙合順暢、扭矩大、運行安靜。X、Y軸采用TBI滾珠絲杠，傳動效率高，驅動扭矩僅為ACME絲杠的三分之一，定位精度高達3毫米。

Z軸采用全封閉防塵罩，確保傳動可靠穩定。

X軸配備除塵刮刀及刷子，清除加工過程中落入導軌、絲杠內的雜物。

集中潤滑系統

集中潤滑保養系統按照預先設定的潤滑間隔和時長自動對傳動部件進行潤滑。

數字控制器軟件

STYLECNC自主研發的1000TC多功能數控系統已在市場上得到廣泛認可，對初學者來說非常易于使用。該數控系統兼容各種CAD/CAM軟件，并支持DXF、NC、TXT和DBF等格式。

自動送料機

標配四連桿氣動自動上下料系統，有效保證了數控車床的整機穩定性和重載能力。

規格及技術參數

用途與應用

這款多功能 7 合 1數控木工車床具有多種車削工具和多個多功能主軸，使其能夠車削大多數木制旋轉部件并執行圖案雕刻、刨削、銑削、鉆孔和其他工藝。

家具制造

這個 STL1530-7T可以制作各種家具部件，比如各種形狀的帶有雕花的桌椅腿、椅子扶手、床頭柱、床腳柱等。

藝術與工藝制作

這個 STL1530-7T 能夠制造各種工藝品，例如復雜的 3D 木雕、木花瓶和碗。

樂器制作

這個 STL1530-7T能夠生產各種需要銑削和鉆孔的管弦樂器，例如長笛，葫蘆笛，巴松管，吉他琴頸，小提琴琴頭和琴頸。

建造行業

這個 STL1530-7T可加工羅馬柱、欄桿立柱、樓梯欄桿、紡錘體以及帶有復雜雕刻的建筑裝飾支架。
